岩崎電気製 低圧ナトリウムランプ用ソケットについて
 口金BY22d用


●上から見た写真と簡単な図解
直径約7cmの円柱状のソケットです。
ソケットの真ん中に、低圧ナトリウムランプの口金を受ける部分があります

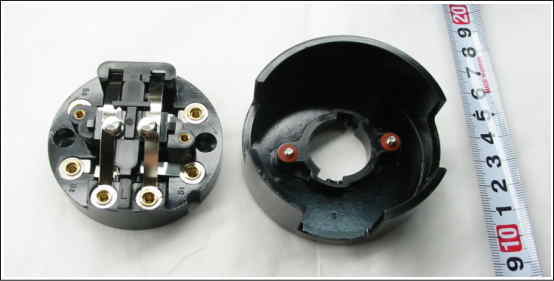

●斜め上から見た写真と、上部のサイズ
ソケットは上下2段に分かれます。(フタをはずすように)
その下の部分に、配線をします。(向かって左の部分)
どの線を接続させるかは、納品時に簡単な配線図を添付しますので、それを参考にしてください。


※壁や天井に取り付けるために、釘やビスを通す穴が2箇所あります。
穴の直径は、表面が5mm 裏面が7mmです。
 (穴の真ん中あたりが、段差になっています)
ピッチは、穴の中心から中心の間隔が 50mmです。
低圧ナトリウムランプ口金 (BY22D)、 および全体図
これをソケット穴に押し込んで、30度ほど回転させると固定します。
